Highsider Can-BuS-CBW1-Widerstand 207-033

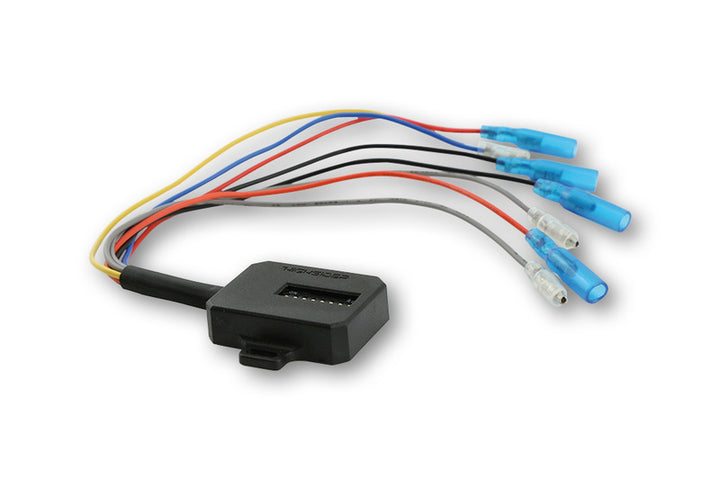

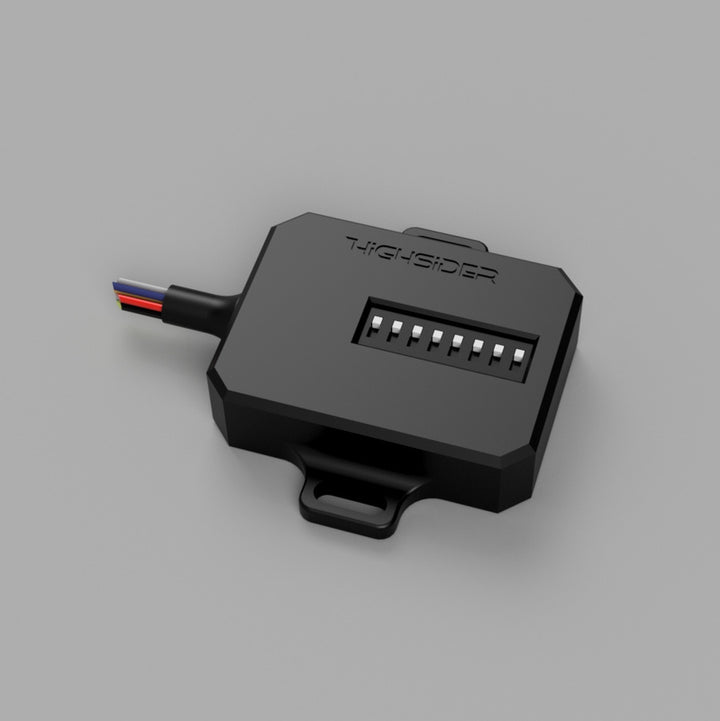

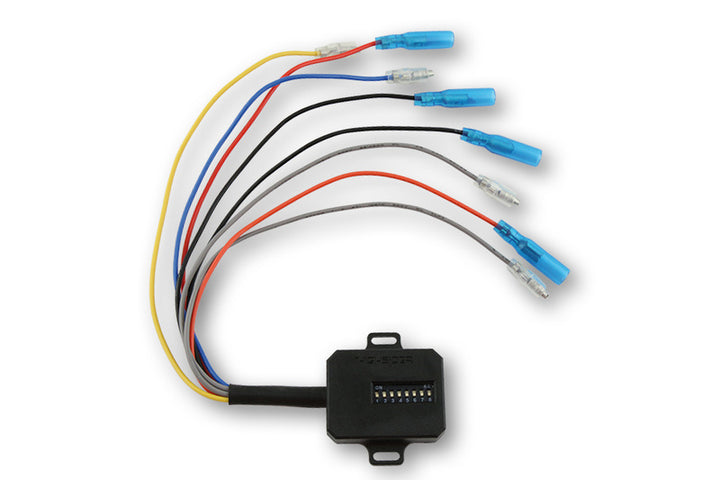

Highsider-Can-Bus-Widerstand CBW1 mit Dip-Switch.

Unser neu entwickelter Highsider-Can-Bus-Widerstand CBW1 passt zu den meisten Fahrzeugen mit einem Can-BuS-System.

Der CBW1 -Widerstand bietet eine erforderliche elektrische Belastung für Ihr Fahrzeug.

Darüber hinaus wird eine Zuverlässigkeit gegeben. Das heisst:
Wenn die Zubehörindikatoren aufgrund eines elektronischen Fehlers fehlschlagen, wird im Cockpit eine Fehlermeldung unmittelbar angezeigt.

Bis zu 2 Kanäle können betätigt werden, z. B. die Drehensignale am hinteren links und die Schaltsignale nach hinten rechts.

Wenn 2 Indikatorenpaare geändert werden müssen, mussten auch 2 CBW1 verwendet werden.

Welche Anforderungen sollten erfüllt werden, um das CBW1 auf dem Motorrad zu verwenden:

Das Motorrad wurde original mit LED-Indikatoren hergestellt, oder das Motorrad verfügt über ein Can-Bus-System

Wenn diese nicht erfüllt sind, wird die CBW1 -Einheit in diesem Fall nicht funktioniert (!) In diesem Fall empfehlen wir die folgenden Widerstände:

Für Indikatoren mit 21 Watt:
6.8 Ohm Partnumber 1108546002 oder 10 Ohm Partnumber 1108546004

Für Indikatoren mit 10 Watt:
27 Ohm Partnumber 1107562

Die folgenden Widerstandswerte können auf dem CBW1 festgelegt werden:

• 150 Ohm
• 170 Ohm
• 240 Ohm
• 300 Ohm
• 400 Ohm
• 600 Ohm
• 1200 Ohm

Abmessungen:
Höhe = 11 mm
Breite = 31 mm (ohne Gurte)
Breite = 46 mm (mit Registerkarten)
Länge = 40 mm

Kabellänge = 200 mm mit Stiften

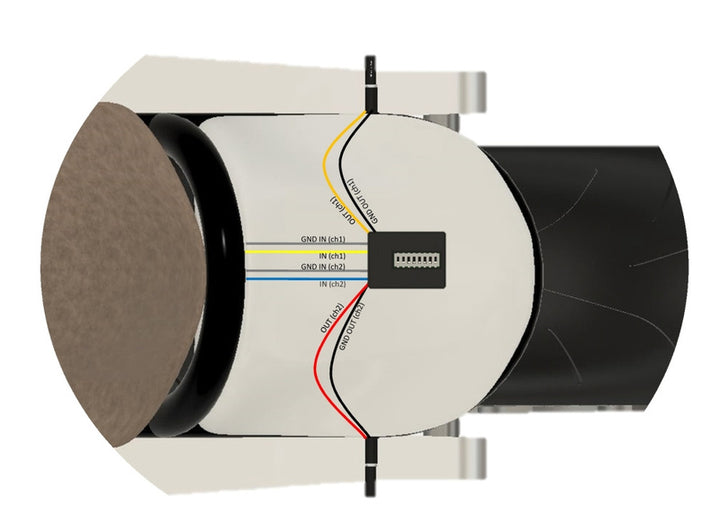

Verbindungen:
Gelb = Eingangskanal 1 (+)
Orange = Ausgangskanal 1 (+)
Blau = Eingangskanal 2 (+)
Rot = Ausgangskanal 2 (+)
Grau = Eingangsmasse (-)
Schwarz = Ausgangsboden (-)

Hinweise:
- Bis zu 2 Kanäle können betrieben werden.
- Die Verbindung wird in den Montageanweisungen kostbar erklärt!
