Highsid Main Scheinwerfereinsatz LED Typ 4 - 7 ”226-018

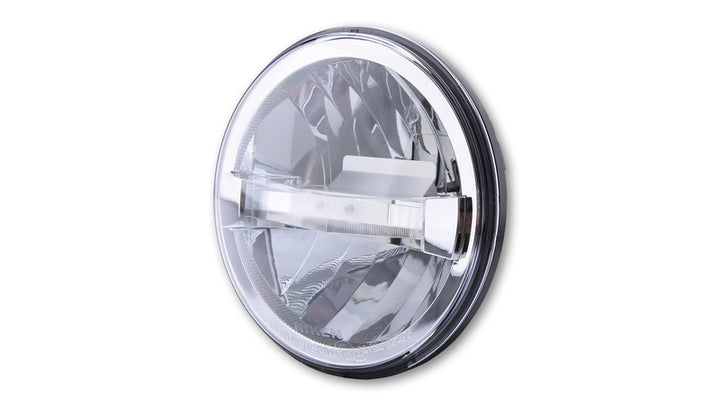

Dieser runde Chrom-Plage-Reflektor mit klarem Eis verfügt über einen Hochstrahl, einen Abschwung, Parkplätze und tagsüber leuchtende Lichtfunktion. Das tagsüber laufende Licht und die Position des Positions sind in einem zentralen Streifen montiert, so dass ein sehr schönes optisches Bild erzeugt wird - der getauchte Strahl leuchtet über dem Streifen auf, wobei der Hauptstrahllicht entsprechend unten leuchtet. Der Reflektor gibt einen asymmetrischen leuchtenden Flussfluss aus, der nur für den rechten Verkehr zugelassen ist.

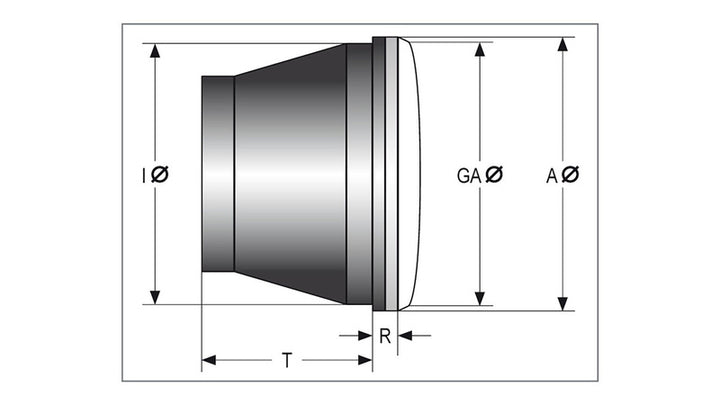

Durchmesser a = 177 mm
Durchmesser ga = 168 mm
Durchmesser I = 160 mm
T = 61 mm
R = 10 mm

Verbindungen:
Schwarzes Kabel = Boden (-)
Blaues Kabel = Bellstrahl (+), Stromverbrauch bei 12 V: 1,8a, 22W
Gelbes Kabel = Hochstrahl (+), Stromverbrauch AT12V: 1,3A, 13W
Schwarzes Kabel = Boden (-)

TFL:
Schwarzes Kabel = Boden (-)
Rotes Kabel = Tageslauflicht (+), Stromverbrauch bei 12 V: 1,2a, 14W
Weißes Kabel = Position Licht (+), Stromverbrauch bei 12 V: 0,2a, 2,4W

Optional verfügbar:
Komplette Highsider -Scheinwerfer mit diesem Reflektor
-7 Zoll LED Spotlight Reno Typ 4, Chrome, Art.-Nr .::1108708001
-7 Zoll Scheinwerfer HD -Stil, Chrom, Artikel Nr.: 1108704001
-7 Zoll Scheinwerfer Britisch-Stil, Chrom, Punkt Nr.: 1108704001
-7 Zoll Scheinwerfer Britisch-Stil, Chrom, Artikel Nr. No .: 1108703001

Anmerkung 1:
-Verwenden Sie asymmetrisch, nur für den rechten Verkehr zugelassen.
-Der geschlossene 3-polige Standardstopfen muss vom Kunden nach der Installation des Reflektors installiert werden.

Ansicht der Steckerkontakte:
Hell fahren (gelb) = rechts
Getauchter Strahl (blau) = oben
Masse (schwarz) = links

Anmerkung 2:
Das Tagesleuchten kann auch für Fahrzeuge ohne Lichtschalter verwendet werden. Hierfür sind die folgenden Komponenten erforderlich:
HighSider DRL Control- Box CB1: Art. NEIN. 1107969 (Schalter zwischen Bachstrahl- und Tageslauflicht)
